Halogenfreie Schrumpfschläuche
Kostenvoranschlag erhalten
Modell: CB-HFT(600)
Beschreibung

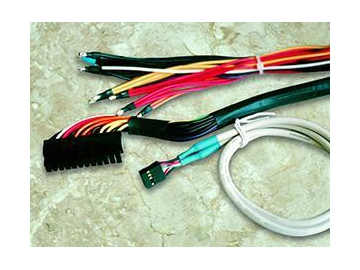

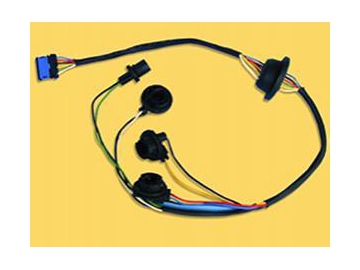

Halogenfreie Schrumpfschläuche sind einwandige Schrumpfschläuche, die aus bestrahltem, vernetztem Polyolefin gefertigt werden, bieten besonders gute Isolierung, sind hitzebeständig und können hohen Spannungen standhalten. Sie werden häufig zur Isolierung von Kabelanschlüssen in Automobilen, Elektrokomponenten, auf Bautstellen, in U-Bahnen, sowie im Kommunikationsbereich eingesetzt.
Schrumpfrate: 2:1
Größe| Größe (mm) | Bei Lieferung (mm) | nach Erholen (mm) | ||
| Innendurchmesser (D) | Wandstärke (T) | Innendurchmesser (d) | Wandstärke (t) | |
| Ф0.7 | 1.0 0.2/-0.1 | 0.18±0.05 | ≤0.40 | 0.32±0.08 |
| Ф0.8 | 1.2 0.2/-0.1 | 0.18±0.05 | ≤0.45 | 0.34±0.08 |
| Ф1.0 | 1.5 0.2/-0.1 | 0.18±0.05 | ≤0.60 | 0.36±0.08 |
| Ф1.5 | 2.1 0.2/-0.1 | 0.18±0.05 | ≤0.80 | 0.36±0.08 |
| Ф2.0 | 2.5 0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
| Ф2.5 | 3.0 0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
| Ф3.0 | 3.5 0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
| Ф3.5 | 4.0 0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
| Ф4.0 | 4.6 0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
| Ф4.5 | 5.0 0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
| Ф5.0 | 5.5 0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
| Ф6.0 | 6.5 0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
| Ф7.0 | 7.5 0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
| Ф8.0 | 8.5 0.3/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
| Ф9.0 | 9.5 0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
| Ф10 | 10.5 0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
| Ф11 | 11.5 0.3/-0.1 | 0.28±0.06 | ≤5.50 | 0.58±0.10 |
| Ф12 | 12.5 0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
| Ф13 | 13.5 0.3/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
| Ф14 | 14.5 0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
| Ф15 | 15.5 0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
| Ф16 | 16.5 0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
| Ф18 | 18.5 0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
| Ф20 | 20.6 0.5/-0.2 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
| Ф22 | 22.6 0.7/-0.2 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
| Ф25 | 25.6 0.7/-0.2 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
| Ф28 | 28.6 0.7/-0.2 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
| Ф30 | 30.6 0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
| Ф35 | 35.6 0.7/-0.2 | 0.45±0.10 | ≤17.5 | 0.92±0.12 |
| Ф40 | 41.0±0.5 | 0.50±0.12 | ≤20.0 | 1.00±0.15 |
| Ф50 | 51.0±1.0 | 0.55±0.15 | ≤25.0 | 1.10±0.15 |
| Ф60 | 60.5±1.0 | 0.60±0.15 | ≤30.0 | 1.25±0.20 |
| Ф70 | 71.0±1.0 | 0.60±0.15 | ≤35.0 | 1.25±0.20 |
| Ф80 | 81.0±1.0 | 0.60±0.15 | ≤40.0 | 1.25±0.20 |
| Ф90 | 91.0±1.0 | 0.60±0.15 | ≤45.0 | 1.25±0.20 |
| Ф100 | 101.0±1.0 | 0.60±0.15 | ≤50.0 | 1.25±0.20 |
Hinweis: Auf Anfrage sind auch weitere Größen und Farben erhältlich.
Maßanfertigungen
Maße: Ф0.7-200mm und auf Kundenwunsch mit individuellen Farben, Maßen und Wandstärke.
| Eigenschaft | Testmethode | Parameter |
| UL Operationstemperatur | UL224 | 125℃ |
| Längsschrumpfung | ASTM D2671 | -5%~ 5% |
| Zugfestigkeit | ASTM D638 | ≥10.4MPa |
| Reißdehnung | ASTM D638 | ≥200% |
| Alterung im Umluftofen | 158.0°C/168h | - |
| Zugfestigkeit nach Erhitzung | ASTM D638 | ≥7.3MPa |
| Reißdehnung nach Erhitzung | ASTM D638 | ≥100% |
| UL Betriebsspannung | UL224 | 300V/600V |
| spez. Durchgangswiderstand | ASTM D2671 | ≥1.0x10¹² · cm |
| Durchschlagsfestigkeit | UL224 | 2500V(60s), kein Durchbruch |
| Hitzeschock | UL224/250°C±3°C/4h | keine Lecks, kein Aufplatzen |
| Konzentrität | ASTM D2671 | ≥70% |
- Diese halogenfreien Schrumpfschläuche mit dünner Wandstärke sind zertifiziert umweltfreundlich (RoHS, REACH, SONY Standard).
- Diese Schrumpfschläuche sind besonders flexibel und elastisch.
- Die flammhemmende Wirkung dieser dünnen Schrumpfschläuche ist konform nach UL224 VW-1 und F-Zeichen Anforderungen
- Diese Schrumpfschläuche sind UL125℃ zertifiziert (E180908).
