Begehbare Klimakammer
Die begehbare Klimakammer eignet sich gut für die Prüfung der Lagerung, des Transport und die Verwendung der elektronischen Produkte, der Autoteile und der Rohstoffe bei hoher und niedriger Temperatur.
Technische Parameter der begehbaren KlimakammerModell | WTH40 | WTH60 | WTH80 | WTH120 | WTH160 | WTH180 | WTH230 | WTH290 | WTH310 | WTH390 | WTH470 | |
Nominalvolumen (m³) | 3.9/3.4 | 6.3/5.5 | 7.8/6.8 | 11.7/10.2 | 15.6/13.6 | 17.5/15.3 | 23.3/20.4 | 29.2/25.5 | 31.1/27.2 | 38.9/34.0 | 46.7/40.8 | |
Beriech der Temperatur | -60°C -100°C (-70°C -120°C /-70°C -150°C verfügbar) | |||||||||||
Beriech der Feuchtigkeit | 20%RH-98%RH/(20-85°C) | |||||||||||
Schwankung der Temperatur | ±0.5°C | |||||||||||
Abweichung der Temperatur | ±2°C | |||||||||||
Abweichung der Feuchtigkeit | ±3.0%RH(Wenn die Feuchtigkeit beträgt ≧75%); ±5.0%RH(Wenn die Feuchtigkeit beträgt≦75%) | |||||||||||
Aufhitzheit | 25°C to +100°C(120°C, 150°C verfügbar) | |||||||||||
≦25MIN | ≦28MIN | ≦28MIN | ≦30MIN | ≦31MIN | ≦32MIN | ≦34MIN | ≦36MIN | ≦38MIN | ≦41MIN | ≦45MIN | ||
Abkühlzeit | +25℃→ die niedrigste Temperatur 30min -180min (je nach den Modellen und Konfigurationen) | |||||||||||
Innengröße (mm) | W | 1800 | 2700 | 3600 | ||||||||
H | I type: 2100 II type: 2400 | |||||||||||
D | 900 | 1450 | 1800 | 1800 | 1800 | 2700 | 3600 | 4500 | 3600 | 4500 | 5400 | |
Einstellungsbereich der Temperatur und Feuchtigkeit | BT(H)C Ausgleichsmethode | |||||||||||
Umgebungstemperatur | +5°C to +35°C | |||||||||||
Schutzsystem | Verzinkte Stahlbleche, temperaturbeständiges Isoliermaterial, Verbundplatten aus Edelstahl SUS304 | |||||||||||
Regler | Heizgerät | Heizgerät mit Lüfter aus Nichrome | ||||||||||
Luftbefeuchter | Heizgerät aus Edelstahl, Dampfbefeuchtung oder Außenbefeuchtung. Ultraschall-Luftbefeuchter ist verfügbar | |||||||||||
Ventilator | Radialventilator | |||||||||||
Kühlschrank | Mechanischer Kompressor | |||||||||||
Kältemittel | R404a or R404a /R23 | |||||||||||
Kühlmethode | Wenn die niedrigste Temperatur ≥-25℃ beträgt, wird die mechanische Kompression durch Wasserkühlung verwendet. Wenn die niedrigste Temperatur ≤ -40℃ beträgt, wird die duplex Kompression durch Wasserkühlung verwendet. | |||||||||||

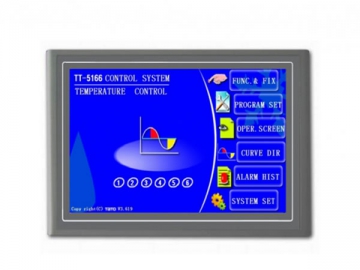

Regler | Anzeige | 7.0 Zoll, TFT farbiger LCD Bildschirm | ||||||||||
Kontrollmethode | Touchscreen-Mikrocomputer-Regler, integrierter Windup-PID | |||||||||||
Hilfsfunktionen | Fehlalarm und machbare Lösung, Schutz vor Abschalt, Schutz vor Temperatur, Kalenderzeit, automatische Diagnose | |||||||||||
Wasserversorgung | Befeuchtungssystem | Mehrstufiges Umkehrosmose-Wasserfiltersystem oder Wasser mit einem Widerstand von ≥ 500 Ωm. | ||||||||||
Zirkulierendes Kühlwasser | Druck: 0.32~0.45MPa, Temperatur des Wassers ≤30℃ | |||||||||||
Stromversorgung | AC 380V(±10%)V Drei Phasen-Vier Drähte + Erdleitung / AC220V / AC110V 50HZ /60HZ | |||||||||||
Strom(KW) | 20KW to 55KW(je nach den Modellen und Konfigurationen) |
Noten:
1. Height: I type: 2100mm, II type 2400mm.
2. Die obigen Parameter werden bei der Umgebungstemperatur von + 25 ° C und bei der Umlaufwassertemperatur von + 25 ° C und ohne Probe gemessen.
3. Die Schwankungsparameter werden in Übereinstimmung mit GB/T5170.2-2008 Standard gemessen.
4. Das Produkt ist mit einem Luftbefeuchter ausgestattet.
5. WT(H) Serie: Das Produkt verfügt über keine Funktion in Bezug auf Feuchtigkeit.
GB/T2423.1-2008 | Temperaturprüfung - Teil 2: Prüfmethode - Prüfung A: kalt |
GB/T2423.2-2008 | Temperaturprüfung - Teil 2: Prüfmethode - Prüfung B: trockene Hitze |
GB/T2423.3-1993 | Temperaturprüfung für elektrische und elektronische Produkte - Prüfung Ca: Feuchte Hitze, Stabiler Zustand |
GB/T2423.4-1993 | Temperaturprüfung für elektrische und elektronische Produkte - Teil 2: Prüfmethode - Prüfung Db: Feuchte Hitze, zyklisch GB10589-89 Spezifikationen für Prüfkammer bei niedriger Temperatur |
GB10589-89 | Spezifikationen für Prüfkammer bei niedriger Temperatur |
GB10592-89 | Spezifikationen für Prüfkammer bei hoher/niedriger Temperatur |
GB/T10586-89 | Spezifikationen für Prüfkammer bei feuchter Hitze |
GJB150.3 | Temperaturprüfung für militärische Materielien im Labor- Prüfung bei hoher Temperatur |
GJB150.4 | Temperaturprüfung für militärische Materielien im Labor- Prüfung bei niedriger Temperatur |
GJB150.9 | Temperaturprüfung für militärische Materielien im Labor- Prüfung bei feuchter Hitze |
GJB899-90 | Zuverlässigkeitsprüfung für Qualifizierung und Produktionsabnahme |
GJB1032-90 | Siebprozess beim Umgebungsdruck für elektronische Produkte |
Das Prüfsystem und die Prüfmethode gewannen ein Erfingdungspatent. Nach den spezifischen Anforderungen an Prüfung können die Betrieber die Heizleistung kontrollieren, um eine schnelle Erwärmung zu erreichen. Die Temperaturdifferenz kann auch genau kontrolliert werden. Der Temperaturprüfschrank, Typ SQW verfügt über die hohe Aufheizrate, die geringe Temperaturdifferenz und die hohe Prüfgenauigkeit.
Ölabscheider und Gerät zum Ölrückführen und Rangieren: Das Öl beim Hochdruckdampf, das aus dem Kühlkompressors freigelassen wird, wird zum sicheren und wirksamen Betrieb des Kühlsystems getrennt. Das Gerät zum Ölrückführen und Rangieren (die patentierte Technologie von Simplewell) sorgt vor allem für den langfristigen Betrieb des Kompressors oder den Betrieb bei hoher Temperatur. Das Gerät verhindert den Ausfall des Kompressors oder die Verkürzung der Lebensdauer des Kompressors wegen Ölmangel.
Verfügbare Konfigurationen
1. Drehbarer Entfeuchter / Polymermembran mit der niedrigsten Temperatur / Feuchtigkeit von 5 ℃ / 5% rF.
2. Eingebettete Tür aus Hartglas, sich einfach zu bewegen
3. System z7ur Wasserreinigung mit automatischer Nachschubfunktion
4. Recorder zum Speichern und Drucken der Prüfdaten
5. Ultraschall-Luftbefeuchter / Hochdruck-Sprühluftbefeuchter zum Angebot der dauerhaften hohen Luftfeuchtigkeit bei extremer Temperatur
6. Geblasesystem trockener Luft, Anti-Kondensation
7. Fernüberwachung durch Handy und Computer
