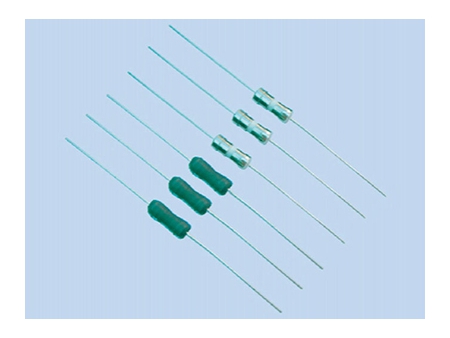

Sicherungswiderstand
Unsere Sicherungswiderstände können mehrfach verwendet werden und sind für hohe Temperaturen und Leistungsanforderungen geeignet.
Die folgenden Arten an Widerständen werden von der Southern Group hergestellt, kundenspezifische Anfragen kommen wir selbstverständlich auch nach. Sollten Sie spezifische Anforderungen haben, können Sie sich gerne an uns wenden, wir helfen Ihnen gerne weiter.
Elektrische Widerstand für WarmwasserbereiterDie Southern Group liefert Warmwasserbereiter, unter anderem zum Abtauen, an seine Kunden. Solche Warmwasserbereiter sind je nach kundenspezifischen Anforderungen in der jeweiligen Anzahl erhältlich.
- Nennleistung eines einzelnen Widerstands ist 16W.
- Genauigkeit des Widerstands: ±5%(J) für einen Widerstand ±7% für komplette Sets an Widerständen.
- Temperaturkoeffizient: α≤±250PPM/℃
- Betriebstemperatur: -20℃~+40℃
Die folgenden zwei Modelle von Sicherungen der Southern Group sind für geringe Anforderungen an Leistung, Handhabung sowie an Spannungsspitzen geeignet.
WF SicherungswiderstandKategorie | Testmethode | Anforderungen |
Widerstand | Raumtemperatur; 0.2 Klasse Widerstandstest | Innerhalb der benötigten Toleranz |
Spannungsfestigkeit | 1500V; 1 Minute | Keine Fehlfunktion oder Funkenüberschlag |
Lötbarkeit | Temperatur: 235±5℃,2±0.5s, Eintauchhöhe: 2-0.5mm | Kein sichtbarer Schaden und Lötflache größer als 95%. △R≤±(1%R+0.05) |
Überladung | 2.5-fache Stromspannung: 5s | △R≤±(1%R+0.05) |
Eigenschaften bei Ladungslast | 9-fache Nennlast 16-fache Nennlast 25-fache Nennlast | Schmelzzeit < 90s Schmelzzeit < 45s Schmelzzeit < 40s |
Eigenschaften ohne Ladungslast | Nominale Schmelztemperatur: 20±2℃ | Schmelzzeit < 15s |
Unmittelbare Überlastung | 2.5-fache AV, 1s; 1s-an und 25s-aus: 1000 mal | △R≤±(2%R+0.05) |
1. Nennleistung: 10W
2. Nennwiderstand und Toleranz: 5.3Ω±10%
3. Nennstrom: 10A
4. Schmelztemperatur: 240℃+0/-10℃
5. Betriebstemperatur: 0℃-+200℃
SMD Sicherungswiderstand
SMD Sicherungswiderstände bestehen aus widerstandsfähigem Draht, welcher um einen Keramikkern gewickelt wird und anschließend in eine nichtleitende Isolationsschicht gefasst wird. Dieser SMD Sicherungswiderstand ist für die Oberflächenmontage.
Modell | Maße ( mm ) | ||||
D | L | D1 | Leistung | Widerstandsbereich | |
0207 | 2.2 ±0.5 | 5.9 ± 0.5 | 2.1 ±0.3 | 0.5W | 0.1~100Ω |
0309 | 3.5 ±0.5 | 9 ±0.5 | 3.2 ±0.3 | 1W | 0.1~160Ω |
RXF Sicherungswiderstand
Leistungsmerkmale
Nennleistung: 1W
Widerstandsbereich: 0.1Ω-160Ω
Markierungsverfahren: Farbkreis
Der RXF Sicherungswiderstand besteht aus widerstandsfähigem Draht, welcher um einen Keramikkern gewickelt wird und anschließend in eine nichtleitende Isolationsschicht gefasst wird. Er dient als Festinduktivität unter normaler Inbetriebnahme. Ansonsten dient er als Schutzelement im Schaltkreis und schmilzt bei Überlastung in der angegebenen Zeit.
Unsere Sicherungswiderstände fungieren sowohl als Sicherungen als auch als Widerstände, oben aufgelistet ist eine Auswahl an unseren Sicherungswiderständen. Wir besitzen über 30 Jahre Erfahrung in der Herstellung von Widerständen jeglicher Art, dadurch sind wir in der Lage die höchsten Qualitätsanforderungen zu übertreffen und unsere Kunden mit hochwertiger Ware kostengünstig zu beliefern. Weitere Sicherungswiderstände von unserem Produktportfolio sind unten aufgelistet.
