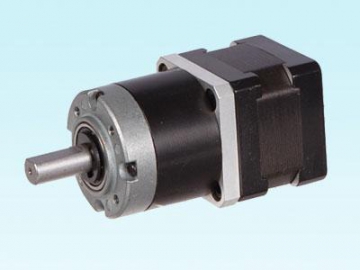

Schrittmotor mit Planetengetriebe 36JXES60K/42STH

Schrittmotor mit Planetengetriebe 36JXES60K/42STH
Schrittmotor mit Planetengetriebe 36JXES60K/42STH
Schrittmotor mit Planetengetriebe 36JXES60K/42STH
Schrittmotor mit Planetengetriebe 36JXES60K/42STH
Kostenvoranschlag erhalten

Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall (Modell36JXF60K) und Metallpulver (Modell 36JXE60K)
Φ36mm
Zulässiges Drehmoment für 36JXES60K/42STH Schrittmotor mit Planetengetriebe reicht von 1.8 N.m bis 6.0N.m.

Anschlussmaß
Planetengetriebe
Material von innerer Zahnkranz E Model: Metall F Model: Metallpulver
Lager an der Augangswelle Kugellager
Max. Radiallast (10mm von dem Flansch entfernt) ≤50N
Max. Axiallast ≤30N
Radialspiel der Welle (Messstelle in der Nähe von Flansch) ≤ 0.07mm

Axialspiel von Schaft
≤0.3mm
Zahnradspiel beim Leerlauf ≤1.5°
Technische Daten von Schrittmotor mit Planetengetriebe 42STH
Einzelwelle Nennspannung
V
Strom/Phase
A
Widerstand/Phase
Ω
Induktanz/Phase
mH
Haltedrehmoment
g·cm
Anzahl von Leitungen Rotorträgheit
g·m2
Gewicht
g
Länge L1
mm
Max. Getriebeübersetzung
42STH33-0316A 12 0.31 38.5 21 1.6 6 35 0.22 34 ≤ 1:100
42STH33-1334A 2.8 1.33 2.1 2.5 2.2 4 35 0.22 34 ≤ 1:71

Normale Produkte sind mit Einzel-Ausgangswelle ausgestattet, aber die Produkte mit Doppel-Ausgangswelle können maßgeschneidert werden. „A” im Modell sollte sich in„B” geändert werden.

Technische Daten von Schrittmotor mit Planetengetriebe 36JXES60K
Untersetzungsverhältnis 3.71 5.18 14 19 27 51 71 100 139
Anzahl von Rädergetriebe 1 2 3
Länge des Getriebes (L2) mm 27.0 34.1 41.0
Max. Nennmoment (kg•cm) 6 24 50
Zulässiges Drehmoment in sehr kurzer Zeit (kg•cm) 20 70 150
Effizienz 90% 81% 73%
Gewicht (g) 195 210 290
Frequenz-/Drehmomentkurve

Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
