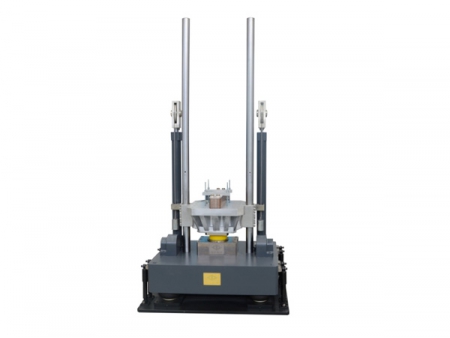

SY-10 Hydraulische Frei-Fall Schocktest Maschine

Kostenvoranschlag erhalten

Über uns: http://donglingtest.de/3-1-hydraulic-shock-machine/162320/index.html

Die SY-10 hydraulische Frei-Fall Schocktestmaschine ist ideal für die Simulierung von Stößen auf verschiedene Güter in einer praktischen Umgebung. Es wird überprüft, ob diese Güter verlässliche Funktionen und unbeschädigte Strukturen nach Stößen aufweisen.

Als Schocktester kann die hydraulische Frei-Fall Schock Maschine eine Großzahl an Wirkungstest so wie die gängige halb Sinuswelle, post-Spitze Sägezahnwelle und die Rechteckwelle durchführen.

Funktionen und Charakteristika

Eine Kombination aus hydraulischem Balance Hebesystem und mehrgestelliger Führungsschiene mit großer Leistungsfähigkeit versichert eine stabile Hebefunktion ohne Lärm.
Der Gusstisch aus Aluminium-Magnesium Legierung ist optimal gestaltet, bietet er hohe Steifheit und geringe Hochfrequenz Stördaten.
Mit großer Bremskraft ist es dem eingebauten hydraulischen Bremsmechanismus möglich effektiv einen zweiten Aufprall zu verhindern.
Das digitale Hubhöhen-Regelsystem garantiert die Wiederholbarkeit des Stoßes.
Die hydraulische Frei-Fall Schocktestmaschine ist mit einer eigenen Stoßdämpfungsplatte ausgestattet, was den Shock am Boden erheblich reduziert. Mit einer geeigneten Platte ist dies extrem einfach zu installieren.

Haupt Eigenschaften

Modell	SY10-2 Mechanisch	SY10-5		SY10-25		SY10-50 *			SY10-100 *			SY10-200 **			SY10-400 **			SY10-600 **			SY10-1000 **			SY10-1500
Gesamtladung (kg)	2	5		25		50			100			200		400					600				1000			1500
Tischgröße (mm)	200x200	200x200		300x350		480x500			650x800			800x960				1000 X1000				1200 X1200			1000 X1000 1200 X1200			1000x1200 1200x1200
Stoßwellenform	Halb-Sinus	Halb-Sinus	Post-SpitzeSägezahn	Halb-Sinus	Post-SpitzeSägezahn	Halb-Sinus	Post-SpitzeSägezahn	Trapezoid	Halb-Sinus	Post-SpitzeSägezahn	Trapezoid	Halb-Sinus	Post-SpitzeSägezahn		Trapezoid	Halb-Sinus	Post-SpitzeSägezahn	Trapezoid		Half-sine	Post-peaksawtooth	Trapezoid	Half-sine	Post-peaksawtooth	Trapezoid	Half-sine	Post-peaksawtooth	Trapezoid
Stoßbeschleunigung (m/s2)	200-15000	200-15000	150-1000	150-15000	150-1000	150-6000	150-1000	300-1000	150-6000	150-1000	300-1000	150-3500	150-1000		300-1000	150-1500	150-500	300-500		150-1500	150-500	300-500	150-1500	150-500	300-500	150-1500	150-500	300-500
Impulsdauer (ms)	11-0.8	18-0.5	18-6	30-0.8	18-6	30-1.5	18-6	12-6	30-1.5	18-6	12-6	30-2	18-6		12-6	30-6	18-6	12-6		30-6	18-6	12-6	30-6	18-6	12-6	30-6	18-6	12-6
Dimension (L×B×H: mm)	900 x 510 x 2100	900x725x 2200		900x725x 2200		1260 x 960x 2600			1370 x 1000 x 2600			1560 x 1210 x 2600				1600 x 1210 x 2600				1620 x 1350 x 2600			1750x1500 x 2800			1950x1750x 2800
Gewicht (kg)	500	550		850		2500			3100			3800				4200				5100			6000			7000
Größe der Ölquelle (mm)		350×300×690				630×450×710										700X530X780
Volumen der Ölquelle		60L				60L										45kg/100L
Energieversorgung	0.3kW	380V 5060Hz 1.5kW				380V 50/60Hz 1.5kW										380V 50/60Hz 2.2kW
Standard	GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27
*Minimum Pulsbreite	0.8ms
**Maximale Pulsbreite	2ms
