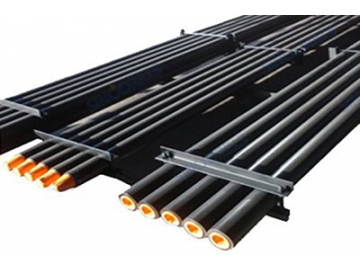

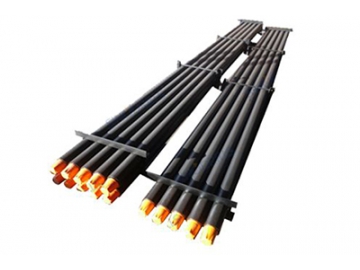

DTH Bohrgestänge/ Bohrstangen Manufacturer

DTH Bohrgestänge/ Bohrstangen

Kostenvoranschlag erhalten

Über uns: http://sinodrills.de/2-2-dth-drill-rods.html

DTH Bohrstangen übertragen Pressluft und geben den Bohrhammer genug Schlagkraft zum Bohren.

Eigenschaften

verschieden Größen für unterschiedliche Imlochhammerbohrsysteme (DTH Bohrsysteme);
die Bohrstangen werden aus kaltgezogenem Stahl unter höchster Präzision gefertigt;
Gewinde werden durch Reibschweißen an den Bohrstangen befestigt;
gute Oberflächenhärte, Haltbarkeit und Widerstandsfähigkeit durch Nitrieren.

Anwendungsbereiche

Bergbau, Steinbruch, Brunnenbau, Geothermiebohrungen, Fundamentbau etc.

Technische Daten

GES Bohrgestänge

Standard DTH Bohrstangen

mm	mm	mm	mm	Anschluss
Außendurchmesser A	Wandung B	Effektive Länge L	Gabelschlüssel C/G	Pin-Box
76	5.5	1000/1500/2000 3000	57/65	2 3/8” REG
76	6.5	1000/1500/3000 4000/5000/6000	65	2 3/8” REG
89	5.5	1000/1500/2000 3000	65	2 3/8” REG, 2 3/8” IF
89	6.5	1000/1500/2000 3000/4500/6000	65	2 3/8” REG, 2 3/8” IF
102	6.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
102	8.5	1500/2000/3000 4000/5000/6000	75/83	2 7/8” REG
114	6.5	1000/1500/2000 3000/4500/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
114	8.5	1500/2000/3000 4000/5000/6000	89/95	3 1/2” REG, 2 7/8” IF, 3 1/2” IF
127	10	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
127	19	3000/4000/5000 6000/8100/9140	89	3 1/2” REG, 4 1/2” REG,
140	11	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,
140	19	3000/4000/5000 6000/8100/9140 10670	114	4 1/2” REG,

GSE Bohrgestänge

Schramm Drehtisch

mm	mm	mm	mm	mm	mm	Anschluss
Außendurchmesser A	WandungB	Länge L	Querschnitt C	Länge flach E	Einstichdurchmesser.G	Gewinde
89	9.35	6096	82	70	70	2 3/8”IF
89	8.56	6096	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF
89	8.56	7620	98	57	89	3 1/2” REG
89	8.56	7620	98	57	89	2 7/8”IF

GSE Bohrgestänge

Atlas Copco-Ingersill Rand T4 IRT4

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Anschluss
Durchmesser A	Wandung B	Länge L	Gabelschlüssel E	Einstichdurchmesser G	Querschnitt heganoal M	Gewinde
102	8.38	6350	89	89	95	2 7/8” REG
102	8.38	7620	89	89	95	2 7/8” REG
114	8.56	6350	89	102	86	3 1/2” REG
114	8.56	6350	89	102	86	2 7/8” IF
114	8.56	7620	89	102	86	3 1/2” REG
114	8.56	7620	89	102	86	2 7/8” IF
114	12.70	7620	89	102	86	3 1/2” REG
114	19.05	6350	89	102	86	3 1/2” REG
114	19.05	7620	89	102	86	3 1/2” REG
127	9.19	6350	89	102	89	3 1/2” REG
127	9.19	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	19.05	7620	89	102	89	3 1/2” REG
127	12.70	6350	89	102	89	3 1/2” REG
127	12.70	7620	89	102	89	3 1/2” REG
140	12.70	6350	89	127	86	3 1/2”Beco
140	12.70	7620	89	127	86	3 1/2”Beco
140	12.70	6350	89	127	86	4FH
140	12.70	7620	89	127	86	4FH
140	19.05	6350	89	127	86	3 1/2”Beco
140	19.05	7620	89	127	86	3 1/2”Beco
140	19.05	6350	89	127	86	4FH
140	19.05	7620	89	127	86	4FH

GSE Bohrgestänge

Schramm T64 Typ

mm	mm	mm	mm	mm	mm	Anschluss
Außendurchmesser A	Wandung B	Länge L	Schlüsselweite C	gestreckte Länge E	Entfernung von Rand G	Gewinde
114	8.5	6000	98	51	95	3 1/2” REG
114	8.5	6000	45	51	57	3 1/2” REG

GSE Bohrgestänge

Bohrgestänge für CP650

mm	mm	mm	mm	mm	mm	Anschluss
Außendurchmesser A	Wandung B	Länge L	Schlüsselweite C	gestreckte Länge E	Entfernung von Rand G	Gewinde
114	8.56	6096	95	38	152	3 1/2” REG
114	8.56	6096	95	38	152	3 1/2” REG

GSE Bohrgestänge

Bohrgestänge für CM (CM760/780)

mm	mm	mm	mm	mm	mm	Anschluss
Außendurchmesser A	Wandung B	Länge	Schlüsselweite C	gestreckte Länge D	Schlüsselweite E	Gewinde
102	8.5	4400	86	76	76	2 1/2”Z, 3 1/2” REG
102	8.5	5000	86	76	76	2 1/2”Z, 3 1/2” REG

GSEBohrgestänge

Atlas Copco Roc F6/L6/L8

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Anschluss
Außendurchmesser A	Wandung B	Länge L	Schlüsselweite C	gestreckte Länge E	Schlüsselweite G	Gewinde
76	6.3	4000	——	——	——	2 3/8” REG
76	6.3	5000	——	——	——	2 3/8” REG
89	6.3	4000	——	——	——	2 3/8” REG
89	6.3	5000	——	——	——	2 3/8” REG
89	6.3	6000	——	——	——	2 3/8” REG
89	8.8	6000	——	——	——	2 3/8” REG
102	6.3	4000	——	——	——	2 7/8” REG
102	6.3	5000	——	——	——	2 7/8” REG
102	6.3	6000	——	——	——	2 7/8” REG
114	6.3	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	3 1/2” REG
114	8.8	6000	——	——	——	4 1/2” REG

GSEBohrgestänge

Bohrgestänge für Sandvik/Drilltech D25/D40K

(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	Anschluss
Außendurchmesser A	Wandung B	Länge L	Schlüsselweite C	gestreckte Länge E	Schlüsselweite G	Gewinde
89	8.00	6096	70	317.5	83	2 3/8”IF
114	8.56	6096	76	317.5	102	3 1/2”REG
114	8.56	6096	76	317.5	102	2 7/8”IF
114	8.56	7620	76	317.5	102	3 1/2”REG
114	8.56	7620	76	317.5	102	2 7/8”IF
114	8.56	9144	76	317.5	102	3 1/2”REG
114	12.7	7620	76	317.5	102	3 1/2”REG
114	12.7	9144	76	317.5	102	3 1/2”REG
114	19.05	7620	76	317.5	102	3 1/2”REG
127	12.7	7620	76	317.5	102	3 1/2”REG
127	12.7	9144	76	317.5	102	3 1/2”REG
127	19.05	9144	76	317.5	102	3 1/2”REG
127	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	7625	76	317.5	117	3 1/2”Beco
140	19.05	9144	76	317.5	117	3 1/2”Beco

Unsere Industrien

Unsere Gesteinsbohrer werden in verschiedenen Industrien zum Aufbrechen, Zerkleinern und Ausgraben etc. eingesetzt.
Außenhammerbohrgeräte, Imlochhammerbohrer (DTH Bohrer), Selbstbohranker und Blattmeißel. Unsere Gesteinsbohrer lassen sich in 4 Serien unterteilen:

Tunnelbau

Brunnenbau, Geothermie Bohrungen

Steinbrüche/ Tagebau

Bergbau

Baugewerbe
