12/20(24)kV CU/XLPE/CTS/PVC/SWA/PVC dreiadrige Kabel, armierte Kabel Manufacturer

12/20(24)kV CU/XLPE/CTS/PVC/SWA/PVC dreiadrige Kabel, armierte Kabel

Kostenvoranschlag erhalten

Über uns: http://dsl-filters.de/4-2-usb-2-0-cable.html

Dreiadrige XLPE isolierte Mantelleitung mit Kupferleiter und Kupferabschirmung

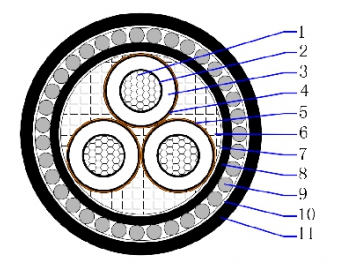

Aufbau

Leiter - Blankes, geglühtes, verdichtetes Kupfer Klasse 2
Innere Leitschicht - Halbleitende Verbindung
Isolierung - Vernetztes Polyäthylen (XLPE)
Äußere Leitschicht - Halbleitende Verbindung
Metallschirm - Blankes, geglühtes Kupferband
Füllstoff - Nicht hygroskopisches Material
Bewicklung - Band aus nicht hygroskopischem Material
Trennschicht - Polyvinylchlorid (PVC)
Bewehrung - Verzinkte Stahldrähte
Bewicklung - Band aus nicht hygroskopischem Material
Außenmantel - Polyvinylchlorid (PVC)

Anwendung

Das Mittelspannungskabel eignet sich zur Verwendung bei der Energieverteilung im Mittelspannungsbereich, als Transformator-Einspeisung in Umspannwerken. Dieses Stromkabel wird auch in Kraftwerken, Bergbau-, Industrie- und Betriebsanlagen, in Wohngebieten, in trockenen oder feuchten Umgebungen benutzt.

Temperaturverhalten

Betriebstemperatur des Leiters: -15℃~90℃
Min. Verlegungstemperatur: 0℃
Notfall-Betriebstemperatur beim Leiter: 105℃
Zulässige Kurzschlusstemperatur des Leiters (5s): 250℃

Farbe

Aderkennzeichnung: Rote, gelbe, blaue Farbstreifen auf der Phase oder nach Kundenwunsch
Außenmantel: Schwarz oder nach Kundenwunsch

Elektrische Merkmale

Nennspannung: 12/20(24) kV
AC Hochspannungstest: 2.5 Uo für 30 Minuten
Teilweise Entladung bei 1.73 Uo: 5pC oder höher

Standard

Kabeldesign: IEC 60502-2
Leiter: IEC 60228

Querschnitt

3 Adern: 35~400mm2
