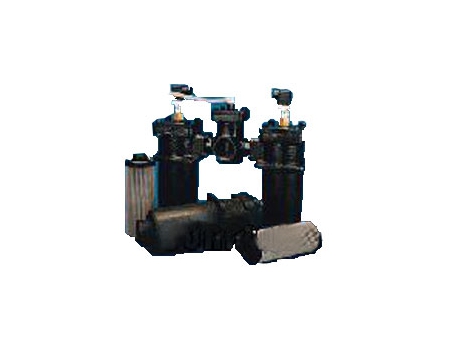

Rücklauffilter

Kostenvoranschlag erhalten

Über uns: http://filter-manufacture.de/1-5-return-filters.html

Rücklauffilter werden für die Feinfilterung von Hydrauliksystemen eingesetzt. Sie filtern solide Verunreinigungen aus dem Öl und schützen alle hydraulischen Bauteile vor Abnutzung durch Schmutzpartikel, wie z.B. Fasern, Schlamm, Gummipartikel von Dichtungsringen und Metallpartikel.

Eigenschaften

Die Rücklauffilter können direkt am Öltank oder der Pipeline montiert werden.
Diese Rücklauffilter nutzen eine Verschmutzungsanzeige und Umleitungsventile und erhöhen so Sicherheit und Zuverlässigkeit der Hydrauliksysteme. Sobald der Durchflussdruck 0.35Mpa erreicht wird (Schmutz im Filterelement, Pulsation oder niedrige Temperatur der Hydraulikflüssigkeit), sendet die Verschmutzungsanzeige ein Warnsignal aus. Wird der Filter nicht gereinigt oder ausgetauscht, öffnet sich das Umleitungsventil automatisch (Öffnungsdruck: 0.4MPa).
Glasfaserfilter sind effizient, ermöglichen guten Durchfluss, niedrigen Druckverlust und können viel Schmutz festhalten. Die Filterung ist effizient und gleichmäßig (ISO Standard: Filterrate β: 3, 5, 10, 20 >200; Filterleistung n≥99.5%)

Technische Angaben

Durchflussgeschwindigkeit: 60L/min;
Betriebsdruck: 0.7MPa;
Öffnungsdruck des Umleitungsventils: 0.25MPa;
Filterrate: 20um

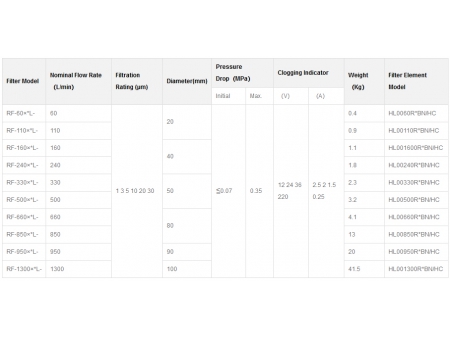

Modelleigenschaften

Filtermodell	Nominal Durchflulssgeschwindigkeit （L/min）	Filterrate (μm)	Durchmesser (mm)	Druckverlust（MPa）		Verschmutzungsanzeige		Gewicht（Kg）	Filterelementmodell
Filtermodell	Nominal Durchflulssgeschwindigkeit （L/min）	Filterrate (μm)	Durchmesser (mm)	Initial	Max.	（V）	（A）	Gewicht（Kg）	Filterelementmodell
RF-60×*L-	60	1 3 5 10 20 30	20	≦0.07	0.35	12 24 36 220	2.5 2 1.5 0.25	0.4	HL0060R*BN/HC
RF-110×*L-	110		20					0.9	HL00110R*BN/HC
RF-160×*L-	160		40					1.1	HL001600R*BN/HC
RF-240×*L-	240		40					1.8	HL00240R*BN/HC
RF-330×*L-	330		50					2.3	HL00330R*BN/HC
RF-500×*L-	500		50					3.2	HL00500R*BN/HC
RF-660×*L-	660		80					4.1	HL00660R*BN/HC
RF-850×*L-	850		80					13	HL00850R*BN/HC
RF-950×*L-	950		90					20	HL00950R*BN/HC
RF-1300×*L-	1300		100					41.5	HL001300R*BN/HC

Anschlüsse

Modell	Maße（mm）
	B1	L	L1	h	D1	H	D	d	M	B	M1	t1	m	t3	DN
RF-60×*L-	90	166	92	11	φ80	34	φ100	φ5.5	M27×2	48	M27×2	16
RF-110×*L-		233	159						M33×2		M33×2
RF-160×*L-	120	209	120	11	φ106	40	φ135	φ7	M48×2	66	M48×2	20
RF-240×*L-		268	179						M48×2		M48×2
RF-330×*L-	152	271	138	13	φ135	63	φ170	φ9	M60×2	85	M60×2	27
RF-330×*F-											M60×2		M12	23	φ50
RF-500×*F-		351	218
RF-660×*F-		411	243	13	φ175	83	φ220	φ13.5		110			M16	22	φ80
RF-850×*F-		492	324
RF-950×*F-		449	251	14	φ208	93	φ290	φ17.5		135				22	φ90
RF-1300×*F-		573	332			121				145					φ100

RF Außenmaße

ELEMENT DRUCKVERLUST (△P) GEGEN FLIESSKURVE
