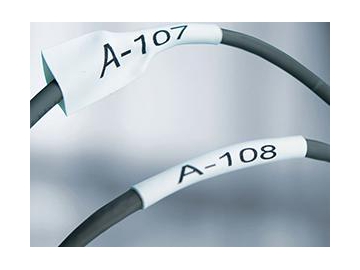

Kabeletiketten/ Kabelmarkierer, flammhemmende Schrumpfschläuche
Kostenvoranschlag erhalten
Modell: CYG-MT(HX)
Material: bestrahltes, vernetztes, modifiziertes Polyolefin
Schrumpfrate: 2:1, 3:1
Anwendungsbereiche
Bedruckbare, flammhemmende Schrumpfschläuche mit Produktkennung CYG-MT (HX) bieten eine hohe UV-Beständigkeit und eignen sich als Kabeletiketten für Anwendungen in geschlossenen, schlecht belüfteten Umgebungen. Die Druckmaterialien entsprechen den Anforderungen von SAE-AS-81531MIL-STD-202 und diese Kabeletiketten können bei Umgebungstemperaturen von - 55 ℃ bis 135 ℃ eingesetzt werden. Die flammhemmenden, bedruckbaren Schrumpfschläuche erzeugen keinen Rauch, sind ungiftig und lösungsmittelbeständig.
CYG-MT (Schrumpfrate: 2:1)
Größe | bei Lieferung (mm) | nach Erholen (mm) | Verpackung (m/Roll) | Anzahl pro Rolle | ||
Innendurchmesser (D) | Wandstärke (T) | Innendurchmesser (d) | Wandstärke (t) | |||
Ф2.4 | ≥2.4 | 0.27±0.05 | ≤1.2 | 0.51±0.08 | 30 | 2000 |
Ф3.2 | ≥3.2 | 0.27±0.05 | ≤1.6 | 0.51±0.08 | 30 | 2000 |
Ф4.8 | ≥4.8 | 0.27±0.05 | ≤2.4 | 0.51±0.08 | 30 | 2000 |
Ф6.4 | ≥6.4 | 0.32±0.06 | ≤3.2 | 0.64±0.08 | 30 | 1500 |
Ф9.5 | ≥9.5 | 0.32±0.06 | ≤4.8 | 0.64±0.08 | 30 | 1500 |
Ф12.7 | ≥12.7 | 0.32±0.06 | ≤6.4 | 0.64±0.08 | 30 | 500 |
Ф19.1 | ≥19.1 | 0.36±0.06 | ≤9.5 | 0.76±0.08 | 30 | 500 |
Ф25.4 | ≥25.4 | 0.45±0.08 | ≤12.7 | 0.89±0.08 | 30 | 250 |
Ф38.1 | ≥38.1 | 0.50±0.08 | ≤19.1 | 1.02±0.15 | 30 | 250 |
Ф50.8 | ≥50.8 | 0.58±0.08 | ≤25.4 | 1.14±0.18 | 30 | 250 |
Hinweise: weitere Größen und Farben sind auf Anfrage erhältlich.
CYG-MT (Schrumpfrate: 3:1)Größe | bei Lieferung (mm) | nach Erholen (mm) | Verpackung (m/Rolle) | Anzahl pro Rolle | ||
Ф2.4 | ≥2.4 | 0.22±0.05 | ≤0.8 | 0.53±0.08 | 30 | 2000 |
Ф3.2 | ≥3.2 | 0.22±0.05 | ≤1.1 | 0.58±0.08 | 30 | 2000 |
Ф4.8 | ≥4.8 | 0.22±0.05 | ≤1.6 | 0.58±0.08 | 30 | 2000 |
Ф6.4 | ≥6.4 | 0.22±0.05 | ≤2.1 | 0.58±0.08 | 30 | 1500 |
Ф9.5 | ≥9.5 | 0.20±0.05 | ≤3.2 | 0.61±0.08 | 30 | 1500 |
Ф12.7 | ≥12.7 | 0.20±0.05 | ≤4.2 | 0.61±0.08 | 30 | 500 |
Ф19.1 | ≥19.1 | 0.20±0.05 | ≤6.4 | 0.61±0.08 | 30 | 500 |
Ф25.4 | ≥25.4 | 0.20±0.05 | ≤8.5 | 0.64±0.08 | 30 | 250 |
Ф38.1 | ≥38.1 | 0.30±0.06 | ≤12.7 | 1.00±0.15 | 30 | 250 |
Ф50.8 | ≥50.8 | 0.30±0.06 | ≤17.0 | 1.00±0.18 | 30 | 250 |
Hinweise: weitere Größen und Farben sind auf Anfrage erhältlich.
Technisches DatenblattEigenschaft | Testmethode | Parameter |
Zugfestigkeit | SAE-AMS-DTL-23053 | ≥10.3MPa |
Reißdehnung | SAE-AMS-DTL-23053 | ≥200% |
Flexibilität | SAE-AMS-DTL-23053.4.6.7 | -55℃±1℃, 4 Std., kein Aufplatzen |
Hitzeschock | SAE-AMS-DTL-23053.4.6.8 | kein Aufplatzen, keine Lecks250℃±3℃, 4 Std., |
Alterungsbeständigkeit | SAE-AMS-DTL-23053.4.6.9 | 175℃±2℃, 168 Std., keine sichtbare Beschädigung |
Zugfestigkeit nach Alterung | SAE-AMS-DTL-23053.4.6.13 und ASTM D638 | ≥6.9MPa,23℃±2℃ |
Reißdehnung nach Alterung | und ASTM D638SAE-AMS-DTL-23053.4.6.13 | ≥100%,23℃±2℃ |
Farbechtheit | SAE-AMS-DTL-23053.4.6.15 | 175℃±2℃, 24 Std., bestanden |
Durchschlagsfestigkeit | und ASTM D2671SAE-AMS-DTL-23053.4.6.13 | ≥19.7kV/mm,23℃±2℃ |
spez. Durchgangswiderstand | und ASTM D876SAE-AMS-DTL-23053.4.6.13 | ≥1.0x1014Ω· cm,500V (DC),60s |
Flammbarkeit | und ASTM D2671 UL224SAE-AMS-DTL-23053.4.6.14 | Selbstlöschend binnen 60s, ≤25% Beschädigung des Drucks, kein Tropfen, kein Abblättern |
Flüssigkeitsbeständigkeit | AE-AMS-DTL-23053.4.6.11 | keine sichtbare Beschädigung |
Druckqualität | SAE-AS-81531.4.6.2 | 50 Radierungen: identifizierbar |
Druckqualität Lösemittel | MIL-STD-202G Methode 215K | 10 Radierungen: identifizierbar |
- Druckmaterial entspricht UL224 und RoHS Standards.
- Druckqualität entspricht SAE-AMS-DTL-23053/5 Anforderungen.

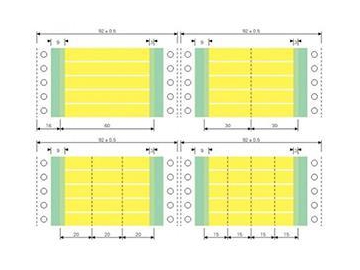

- Verschiedene Verpackungsmethoden je nach Kundenanforderungen.
- Kann mit Nadeldruck oder über Thermodruck bedruckt werden.
- Gut lesbar mit beidseitigem Druck.
- Produktfarbe auf Anfrage, Standardfarben: weiß und gelb.
- Schützt vor Verschmutzung, hohe Druckqualität.
