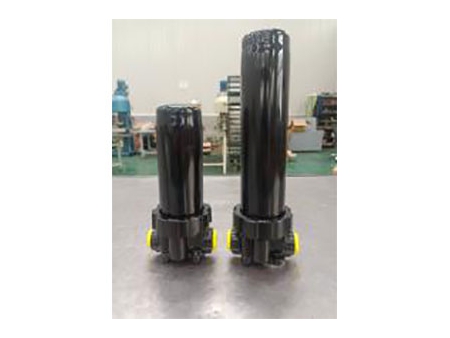

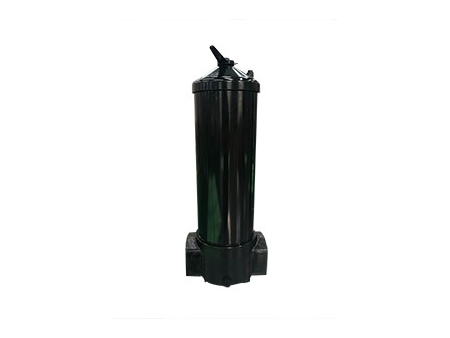

Niedrigdruckfilter
Huilong Niedrigdruckfilter werden in Hydrauliksysteme eingebaut, die bei niedrigem Druck arbeiten. Hochwertige Materialien garantieren maximale Filterung solider Verunreinigungen in Hydraulikflüssigkeiten. Eine Anzeige für Differenzialdruck und Umleitungsventile können optional eingebaut werden.
der LYPD Serie sind Doppelfilter, die mit einer Durchflussrate von 13000L/min arbeiten und sich für den Einbau in große Hydraulikstationen eignen. Das Rückschlagventil ist zuverlässig und arbeitet ohne Lecks, sodass die Filterelemente auch bei laufendem Betrieb ausgewechselt werden können. Hochwertige Filtermaterialien garantieren effiziente Filterung, hohe Filterkapazität, niedrigen Druckverlust und Betrieb bei einem Filterwert von β≥1000.
Die Verschmutzungsanzeige misst den Druckverlust innerhalb des gesamten Filters. Wenn der voreingestellte max. Druckverlust erreicht wird, sendet das Warnsystem eine Warnmeldung, damit der Filter ausgetauscht werden kann. Wird der Filter nicht ausgetauscht und steigt der Differenzialdruck bis zum Öffnungsdruck des Umleitungsventils, so wird das Ventil geöffnet und die Flüssigkeit fließt ungefiltert weiter durch das Anschlusssystem.
- Betriebsdruck: Max. 5.0MPa
- Betriebstemperatur: -25℃~120℃
- Aktorendruck der Verschmutzungsanzeige: 0.25MPa
- Öffnungsdruck des Umleitungsventils: 0.35MPa
- Filterdeckel und Gehäuse: Gusseisen
Typ | A | H | H1 | B | T | G | Gewicht (kg) |
PLC160... | M30×1.5 M33×2 G1 | 192 | 162 | Φ25 | 80 | 3.65 | |
PLC160... | 284 | 254 | Φ32 | 4.30 | |||
PLC160... | M42×2 G1 1/4 | 404 | 374 | Φ38 | 80 | 6.40 | |
PLC160... | 504 | 474 | Φ38 | 8.55 |
