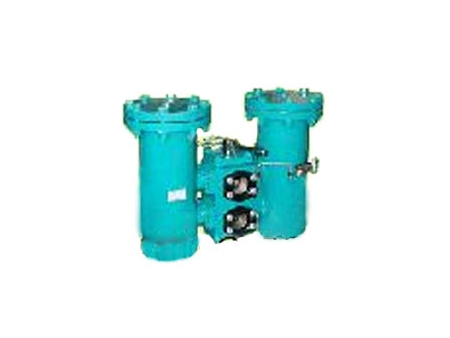

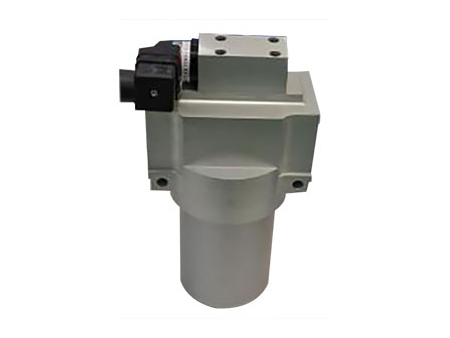

Huilong Mitteldruckfilter eignen sich zur Filterung von Hydrauliksystmen, die unter mittlerem Druck arbeiten. Aluminiumlegierungen werden für den Filterdeckel und das Gehäuse eingesetzt. Je nach Anfordrungen können auch andere Materialien eingesetzt werden, damit stets höchste Filterleistung gewährleistet wird. Der Differenzialdruck der Druckanzeige und des Umleitungsventils können optional angepasst werden.

Mitteldruckfilter nutzen hochwertige Filtermaterialien, die hohe Filterleistung, hohe Filterkapazität und niedrigen Druckverlust ermöglichen - bei einem Filterwert von β≥1000.

Die Verschmutzungsanzeige misst den Druckverlust innerhalb des gesamten Filters. Wenn der voreingestellte max. Druckverlust erreicht wird, sendet das Warnsystem eine Warnmeldung, damit der Filter ausgetauscht werden kann. Wird der Filter nicht ausgetauscht und steigt der Differenzialdruck bis zum Öffnungsdruck des Umleitungsventils, so wird das Ventil geöffnet und die Flüssigkeit fließt ungefiltert weiter durch das Anschlusssystem.

Technische Angaben
  • Betriebsdruck: Max. 21MPa
  • Betriebstemperatur: -25℃~120℃
  • Aktorendruck der Verschmutzungsanzeige: 0.5MPa
  • Öffnungsdruck des Umleitungsventils: 0.6MPa
  • Filterdeckel und Gehäuse: Aluminumlegierung
Filtertyp A H H1 H2 L L1 L2 B D G P T C Gewicht (kg)
YPM060... G3/4
NPT3/4
198 168 137 110 84 25 Φ8.5 Φ68 100 34 14 M8 1.3
YPM110... 268 238 2072.1
YPM160... G1 1/4
NPT1 1/4
254 224 184 128 107 33 Φ8.5 Φ85 100 43 16 M10 2.9
YPM240...314 284 2444.1
YPM330... G1 1/2
NPT1 1/2
315 285 241 162 134 42 Φ10.5 Φ110 100 52 16 M12 5.8
YPM420...395 365 32111.3
YPM660... 497 467 423 18.6
